仪器的保护是指对仪器（表、源等)进行独立的屏蔽，并将此屏蔽引出作为仪器的保护端。其目的有两个：一是电场屏蔽，即屏蔽外电场对屏蔽区域的作用。二是提高抑制共模干扰电压的能力。

（一）有源保护技术

有源保护技术是为了在保护端已保护连接的情况下，提高保护端与信号地端（G）并联的负载阻抗，从而减小保护端及其连线对信号地端的影响。要达到这个目的，一方面要保证保护端和信号低端（Lo）的等电位，另一方面，还有给保护连线提供相应的电流。

一般用保护放大器的方法来实现上述目的。使保护放大器的增益为1，来保证保护端和信号地（G）端的等电位，另一方面，放大器的输入端具有很高的输入阻抗，从而给信号低端(Lo)带来的负载效应很小。保护线上的电流由放大器的输出端来提供。

(二)输入(信号)屏蔽技术

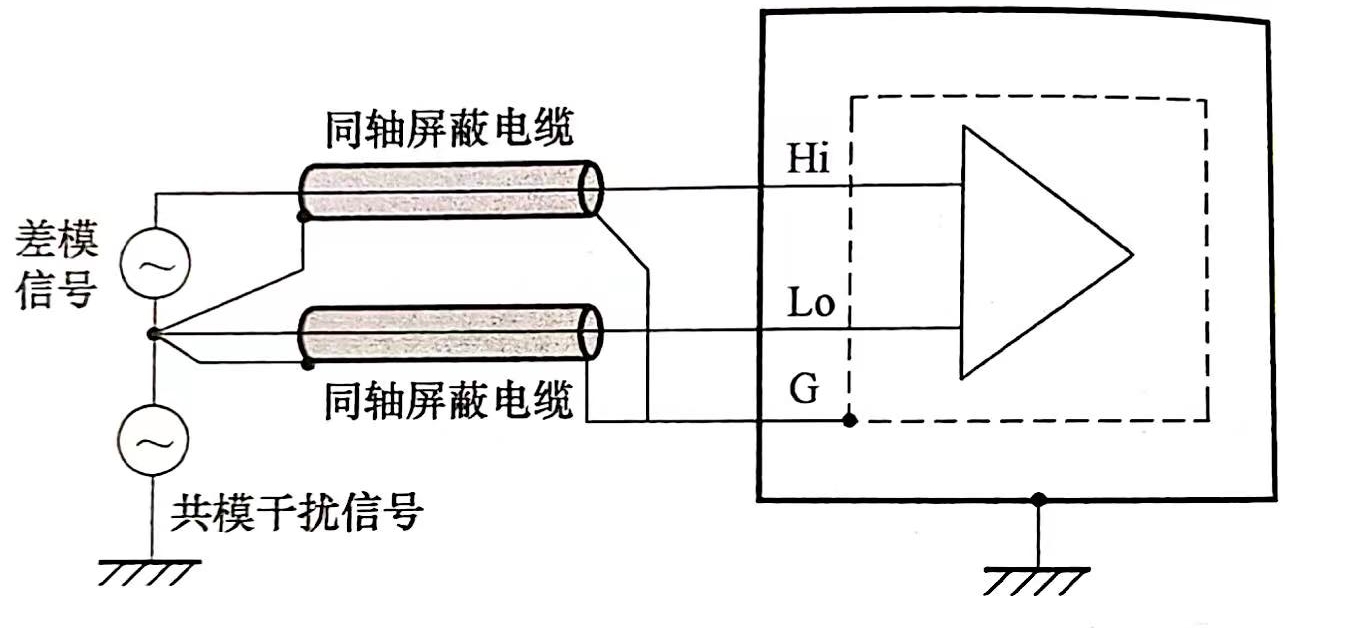

合理选择输入信号连接线对测量结果有很大的影响。一般测量仪器的信号接入端（Hi,Lo） 分离的连接线可能耦合空间的电磁场而使信号输入端串入干扰信号，造成测量误差。图1是采用同轴屏蔽线实现输入信号屏蔽。信号高端和信号低端分别用同抽屏蔽线，屏蔽层作为保护连线，同时也作为电场屏蔽保护输入信号不受外界电场的干扰。另外这种连接方法还能抑制外界磁场耦合，是目前大多数电测量仪器常采用的方法。

双线屏蔽电缆也是常采用的输入信号保护措施。双线屏蔽电缆由两条绞合导线作为信号输入线，内屏蔽层作为保护端连接线，外层屏蔽层作为电磁场的屏蔽层。绞合导线对空间磁场有良好的抑制能力，屏蔽层提供对电场的屏蔽作用，并和保护端连接。

电缆的类型对屏蔽效果有很大的影响，双线屏蔽电缆一般采用铜芯，用金属箔作为屏蔽层(并带有连接线)。一般在低频和直流测量中，选择屏蔽双线式输入信号电缆，对干扰电场和干扰磁场有很好的抑制作用。

(三)带有保护端的仪器相互连接方法

精密校准器和诸如数字电压表等，一般都带有保护端，有的还带有接地端。为了更有效地抑制共模信号，校准系统中的仪器应按特定原则进行连接，对不同电量有不同的连接方法。

1.电压测量

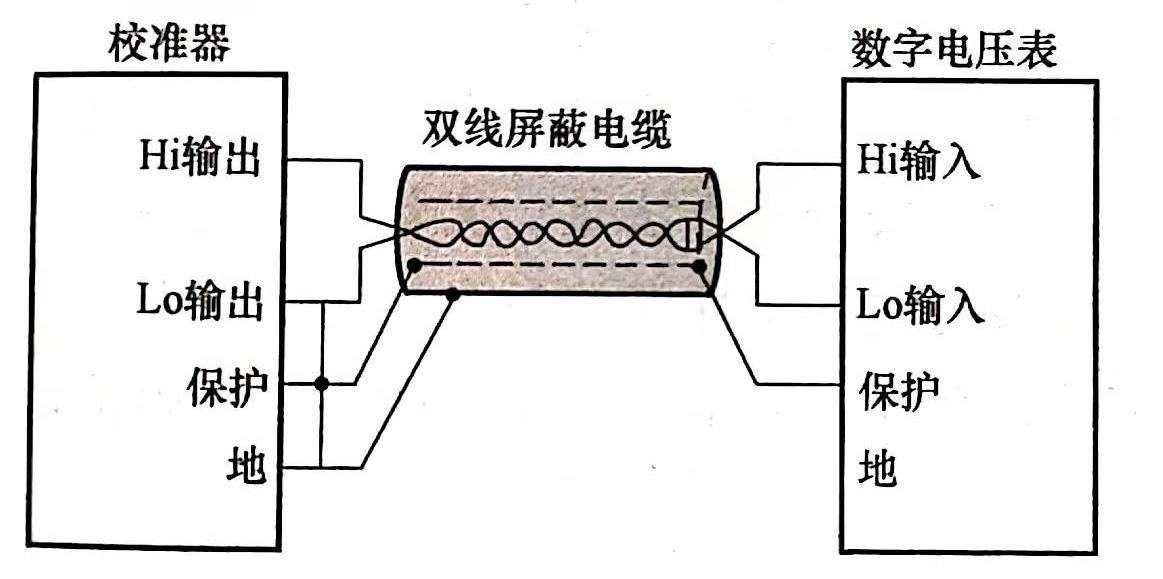

图2所示校准器(简称源)的信号高端(Hi)、信号低端（Lo）、保护端和数字电压表(简称表)的对应端相连。信号低端(Lo)、保护端与地在校准器一测相连，不要在表的一侧把保护端和地连在一起。类似的连接按以下原则进行：

1)进行低幅度、高频电流测量时，由于漏阻抗的影响容易产生比较大的误差，因此使用有源保护技术。

2)如需要尽可能地把电容(引线的分布电容)减到最小，则使用两根单独的同输线更合法。这时，内导体用作信号线。而屏蔽层用来连接表的保护端、源的保护器和源的Lo输出端。

3)在不需要连接保护端时，在源端将信号低端、保护端和地相连；在表端仅将保护端和信号低端相连。

4)对任何仪器，都必须将仪器的保护端和信号低端连接。

2.电阻测量

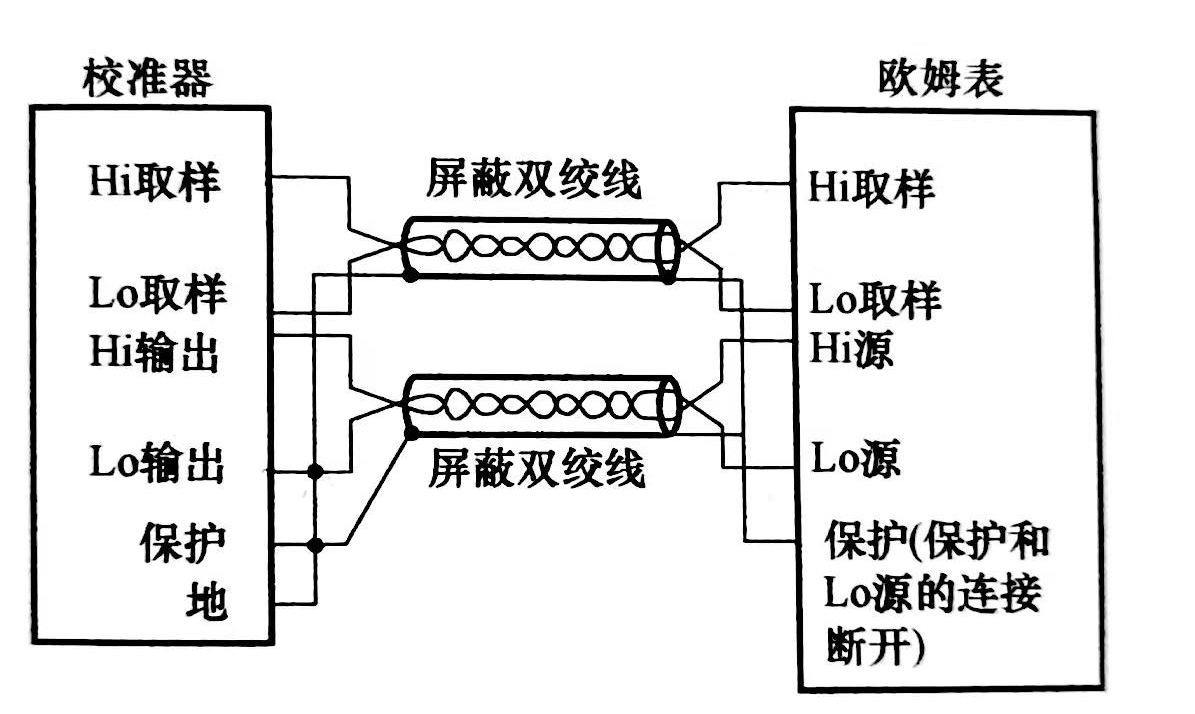

对于准确度较低的欧姆表可以采用二线制的连接方式，不需要保护端的连接。对于精密 电阻测量，一般要涉及四线连接方式，有四个测量输入端和一个保护端。把这种类型的欧姆 表连到校准器时需使用四线连接方式，连接方法如图3所示。使用两条屏蔽双线电缆，一条用于电流，一条用于电压。保护端在电缆的两端连到两条电缆的屏蔽层上，但Lo端、保护端、接地端只在校准器一侧连在一起，即只在源的一侧接地。若欧姆表还带有欧姆保护端，则此欧姆保护端应连到包围电流Hi端引线的屏蔽层上。

(四)保护的频率限制

使用仪器保护端主要是为了消除共模干扰信号的影响。因为保护端对仪器的保护是建立在电磁屏蔽的基础上，所以在直流和低频情况下，这种保护方法的效果较明显，当信号频率增加时，这种保护措施的效果会越来越差，甚至会使仪器测量准确度恶化。所以在高频时，有些仪器会自动切断保护端，这时，保护只起到接地屏蔽的作用。一般在100kHz以上时，保护会不起作用， 屏蔽线连接方法而应当遵循高频测量规范。
